บอร์ดป้องกันแบตเตอรี่อัจฉริยะ BMS พร้อมบาลานเซอร์ 17S-24S 80A พร้อม BT UART 60V 72V

สถานที่กำเนิด	จีน
ได้รับการรับรอง	CE,FCC,RoHS,UN38.3,MSDS
หมายเลขรุ่น	ระบบ BMS อัจฉริยะ 17S-24S 80A

รายละเอียดสินค้า

แรงดันไฟฟ้า::

60V 72V 84V

หมุนเวียน::

80A

น้ำหนัก::

ประมาณ 0.05 กก.

เข้ากันได้::

17S-24S Lifepo4 และชุดแบตเตอรี่ Li-ion

พิมพ์::

bms pcba

ซอฟต์แวร์::

เข้ากันได้กับ Android และ IOS

เน้น:

บอร์ดป้องกันแบตเตอรี่ 80A

บอร์ดป้องกันแบตเตอรี่ UART

24S BMS พร้อม Balancer

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1PC

ราคา

To be negotiated

รายละเอียดการบรรจุ

บรรจุในกล่องกล่องส่งออก

เวลาการส่งมอบ

อยู่ระหว่างการเจรจา

เงื่อนไขการชำระเงิน

T/T, Western Union, MoneyGram

สามารถในการผลิต

100000 ชิ้น / เดือน

รายละเอียดสินค้า

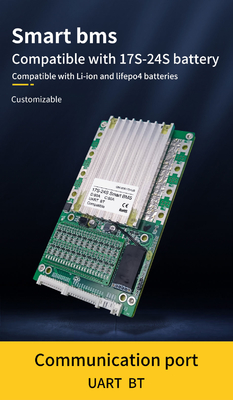

ระบบ Smart BMS 17S-24S 80A แผงป้องกันแบตเตอรี่พร้อม BT UART 60V 72V 84V Balancer

พารามิเตอร์ผลิตภัณฑ์

แหล่งจ่ายไฟ : 10～90V

การใช้พลังงานสลีป: >50uA

ความแตกต่างของการประมาณค่า SOC: ±5 %

อุณหภูมิในการทำงาน: -40 ～ 85 ℃

สมดุล: 60mA

ช่วงการเก็บแรงดันไฟฟ้าของเซลล์ : 0~5V

ตรวจจับความแตกต่าง : ±10mV FS

ช่วงการเก็บแรงดันไฟฟ้าของแบตเตอรี่ทั้งหมด: 10V ~ 90V

ตรวจจับความแตกต่าง : ±100mV FS

ช่วงการเก็บประจุและปล่อยกระแสไฟ : ＞500A

ตรวจจับความแตกต่าง : ±2 %

การใช้พลังงานในการทำงาน: น้อยกว่า 1.5W

วิธีการเริ่มต้นระบบ: สัญญาณสลับแฝงภายนอก

ช่วงการเก็บอุณหภูมิ : -40～125℃

ตรวจจับความแตกต่าง : ±1℃

วิธีการสื่อสาร: 1 พอร์ตอนุกรม UART รองรับโปรโตคอล Modbus

พารามิเตอร์ที่แนะนำ

ลิเธียมไอออน

➤ตัดการชาร์จ

การตรวจจับแรงดันไฟฟ้า: 4.25V

การปล่อยแรงดันไฟฟ้า: 4.15V

การตรวจจับล่าช้า: 1000mS

➤ ตัดการจ่ายออก

การตรวจจับแรงดันไฟฟ้า: 2.7 V ± 0.1V

การปล่อยแรงดันไฟฟ้า: 2.9V ± 0.1V

การตรวจจับล่าช้า: 1000mS

➤ชาร์จแรงดันไฟฟ้า

17S 18S 19S 20S 21S 22S 23S 24S * 4.2V

➤ปล่อยกระแสไฟ

80A

➤กระแสไฟชาร์จ

80A

Lifepo4

➤ตัดการชาร์จ

การตรวจจับแรงดันไฟฟ้า: 3.65V

การปล่อยแรงดันไฟฟ้า: 3.55V

การตรวจจับล่าช้า: 1000mS

➤ ตัดการจ่ายออก

การตรวจจับแรงดันไฟฟ้า: 2.4 V

การปล่อยแรงดันไฟฟ้า: 2.6V

การตรวจจับล่าช้า: 1000mS

➤ชาร์จแรงดันไฟฟ้า

17S 18S 19S 20S 21S 22S 23S 24S * 3.6V

➤ ไฟฟ้าลัดวงจร

ไฟฟ้าลัดวงจรภายนอก

การตรวจจับล่าช้า:250μS

วิธีการปล่อย: ตัดการเชื่อมต่อโหลด

➤ตัดกระแสเกิน

80A × 1.5-2.5 ครั้ง

ความล่าช้า: 3000mS

วิธีการปล่อย: ตัดการเชื่อมต่อโหลด

➤ความดันแตกต่างของการเปิดที่สมดุล: 0.03V-0.05V

➤ตัดอุณหภูมิ

ค่าใช้จ่ายและจำหน่าย: ≥75℃

อุณหภูมิการกู้คืน: ＜50 ℃

ช่วงการปรับ: -20 ℃ ถึง 85 ℃

ข้อดีของผลิตภัณฑ์:

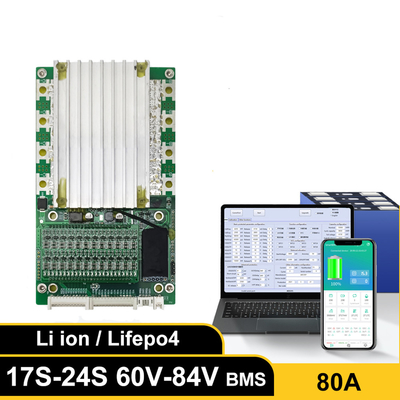

1. BMS พร้อมโมดูลบลูทู ธ สามารถใช้เพื่อดูพารามิเตอร์แบตเตอรี่บนโทรศัพท์ (เข้ากันได้กับ Android และ IOS)

2. คุณสามารถพัฒนาโปรแกรมระบบแอปพลิเคชันของคุณเองได้ตามความต้องการเราสามารถให้การสื่อสารที่เป็นต้นฉบับ

มาตรการ.

3. ฟังก์ชันการป้องกันหลักของ BMS ได้แก่: การป้องกันการชาร์จไฟเกิน, การป้องกันการคายประจุเกิน, การป้องกันกระแสไฟเกิน, ความสมดุล

การป้องกัน การป้องกันการลัดวงจร การป้องกันการควบคุมอุณหภูมิ NTC ฯลฯ

4. ซอฟต์แวร์ APP สามารถปรับพารามิเตอร์ฮาร์ดแวร์และซอฟต์แวร์ได้

5. เข้ากันได้กับชุดแบตเตอรี่ Li-ion และ Lifepo4

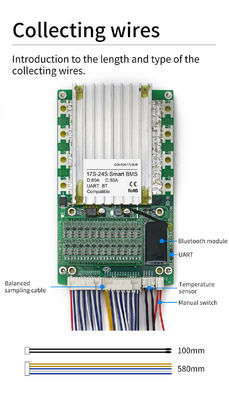

6. สามารถใช้งานร่วมกับแบตเตอรี่ลิเธียม 17S-24S ได้ความยาวของสายบาลานซ์ประมาณ 580 มม.มีเครื่องหมายบน
แต่ละสายเช่น B-, B1+, B2+……B16+, B+.นี่เป็นการออกแบบที่สะดวกมากสำหรับสายเชื่อม

7. สมดุลคงที่: การตั้งค่าความแตกต่างของแรงดันแบตเตอรี่ระหว่าง 0.03V-0.05V มันจะเปิดฟังก์ชั่นสมดุลโดยอัตโนมัติ

เมื่อเปิดเครื่องชั่ง จะมีไฟ LED แสดงสมดุล

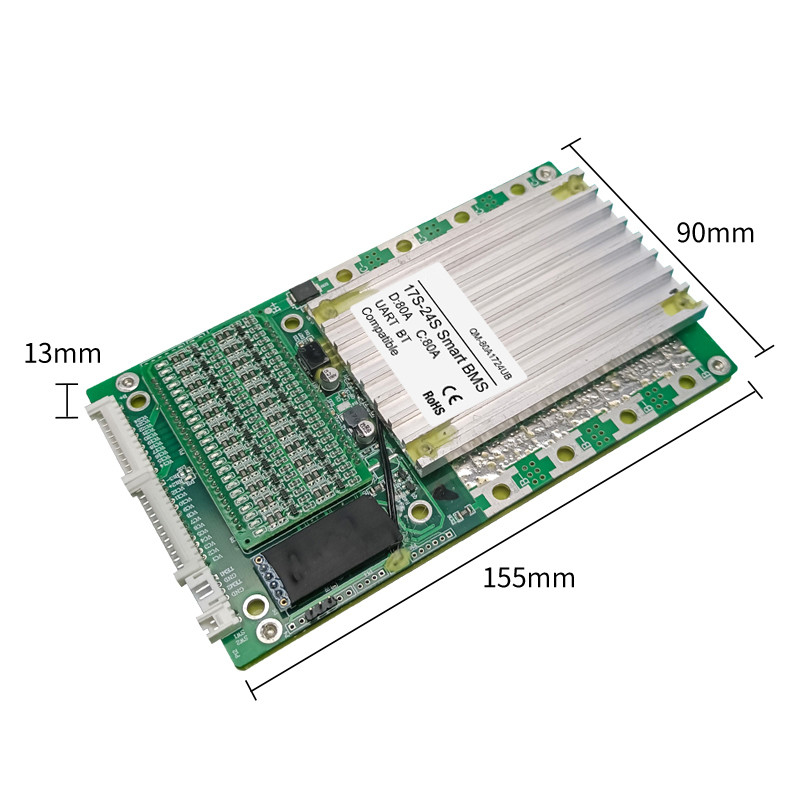

8. ขนาดสินค้า : 155x90x13mm.เหมาะสำหรับติดตั้งในชุดแบตเตอรี่ทุกขนาด

9. เข้ากันได้กับชุดแบตเตอรี่ 17S 18S 19S 20S 21S 22S 23S 24S

10. พารามิเตอร์การแสดงอินเทอร์เฟซหลักของแอป:

1) ความจุเต็ม

2) ความจุที่เหลืออยู่

3) จำนวนรอบ

4) ดัชนีสุขภาพ

5) แรงดันเซลล์สูงสุด

6) แรงดันเซลล์ต่ำสุด

7) อุณหภูมิสูงสุด

8) อุณหภูมิต่ำสุด

9) แรงดันไฟเกินและแรงดันไฟเกินของเซลล์

10) แรงดันไฟเกินและแรงดันไฟของชุดแบตเตอรี่

11) การชาร์จและการคายประจุกระแสไฟเกิน

12) การชาร์จและการคายประจุที่อุณหภูมิสูงและอุณหภูมิต่ำ

13) ไฟฟ้าลัดวงจร การป้องกันแรงดันแตกต่าง

14) กระแสไฟสำรอง

15) แรงดันไฟฟ้าแต่ละเซลล์

16) อุณหภูมิแบบเรียลไทม์

17) เปอร์เซ็นต์ความจุ

18) แสดงแรงดันไฟและความจุของแบตเตอรี่

11. สามารถปรับเปลี่ยนการตั้งค่าพารามิเตอร์การป้องกันได้:

1) ค่าการป้องกันแรงดันไฟเกินและแรงดันตกทั้งหมด, ความล่าช้าในการป้องกัน, แรงดันปล่อย, ความล่าช้าในการปล่อย

2) ค่าการป้องกันแรงดันไฟเกินและแรงดันตกของเซลล์, ความล่าช้าในการป้องกัน, แรงดันปล่อย, ความล่าช้าในการปล่อย

3) อุณหภูมิสูงและอุณหภูมิต่ำและอุณหภูมิป้องกันการปลดปล่อย, หน่วงเวลา, อุณหภูมิที่ปล่อยออกมา, ปล่อย

ล่าช้า.

4) ค่าและค่าการป้องกันกระแสเกิน, ความล่าช้า, ค่าการปล่อย, ความล่าช้าในการปล่อย

5) ค่าการป้องกันกระแสเกินการคายประจุทุติยภูมิ, ความล่าช้า, ค่าการปล่อย, ความล่าช้าในการปล่อย

6) ค่าการป้องกันไฟฟ้าลัดวงจรและความแตกต่างของแรงดัน

7) แรงดันสมดุล, ความดันแตกต่าง, สัดส่วน, เปิดใช้งาน, ความเร็วต่ำ, ความเร็วปานกลางและความดันสมดุลความเร็วเต็ม

ดิฟเฟอเรนเชียล

8) พารามิเตอร์ฮาร์ดแวร์ที่ปรับเปลี่ยนได้: จำนวนสตริงทั้งหมด, ความจุที่กำหนด, เปอร์เซ็นต์การหดตัวของขีด จำกัด บนและล่างแบบวนซ้ำ,

กระแสอคติ อัตราการปรับความจุเต็มจริง การชาร์จและการคายประจุ เปอร์เซ็นต์ประสิทธิภาพพลังงาน ช้า ปานกลาง และเร็ว

การนอนหลับและพารามิเตอร์ที่แก้ไขได้อื่นๆ

9) สามารถรีเซ็ตและกู้คืนการตั้งค่าจากโรงงานได้

12. เราจะส่งคู่มือภาษาอังกฤษของซอฟต์แวร์ APP ให้กับผู้ซื้อทุกคนที่สั่งซื้อผลิตภัณฑ์นี้

13. หากความต้องการของคุณถึง 20 ชิ้น เราสามารถช่วยคุณปรับแต่งความยาวและขนาดของสายไฟ B และ C

14. แพคเกจรวม: BMS + โมดูลบลูทูธ + สายเคเบิล
