| สถานที่กำเนิด | ส.ศ |
| ได้รับการรับรอง | RoHS, CCC, ISO |
| หมายเลขรุ่น | 3-4 S14.4V ระบบลิเธียม BMS |

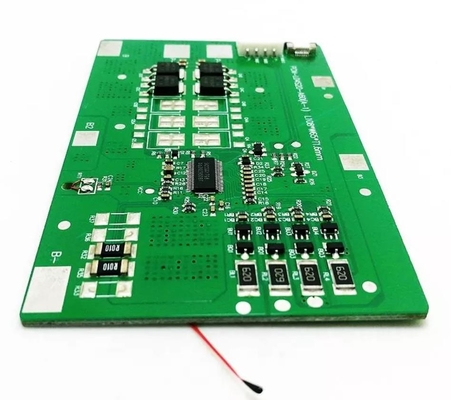

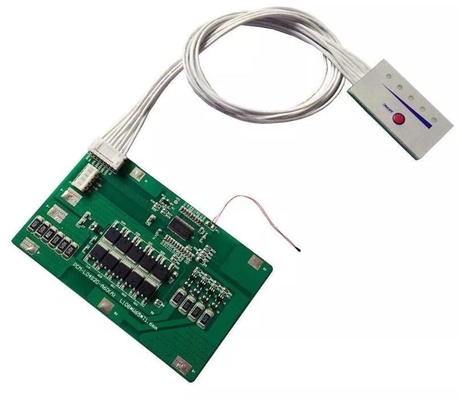

60A ค่าคงที่และปัจจุบัน 11.1V หรือ 14.4V ระบบลิเธียม BMS พร้อมชุดแบตเตอรี่ลิเธียมไอออน 3S หรือ 4S
แอปพลิเคชัน: นี่คือ BMS สำหรับชุดแบตเตอรี่ลิเธียม 3 ชุด 12.6V (11.1) V หรือ 4S 16.8V (14.4V) ที่มีกระแสไฟคงที่คงที่ 60A ซึ่งจะใช้กับ Conveter หรือระบบพลังงานแสงอาทิตย์
| เลขที่ | รายการทดสอบ | เกณฑ์ | ||
| ลิเธียมไอออน | ไลฟ์โป4 | |||
| 1 | แรงดันไฟฟ้า | แรงดันไฟชาร์จ | DC:16.8V 4.2v/เซลล์ | DC:14.4V 3.6v/CV |
| แรงดันสมดุลสำหรับเซลล์เดียว | 4.20±0.025V | 3.60±0.025V | ||
| 2 | ปัจจุบัน | กระแสสมดุลสำหรับเซลล์เดียว | 42±5mA | |
| การบริโภคในปัจจุบัน | ≤20μก | |||
| กระแสไฟชาร์จต่อเนื่องสูงสุด | 50A | |||
| กระแสไฟไหลต่อเนื่องสูงสุด | 50A | |||
| 3 | การป้องกันค่าใช้จ่ายเกิน | แรงดันตรวจจับประจุไฟฟ้าเกินสำหรับเซลล์เดียว | 4.25±0.025V | 3.9±0.025v |
| เวลาล่าช้าในการตรวจจับค่าใช้จ่าย | 0.5ส-2ส | |||
| แรงดันปล่อยประจุเกินสำหรับเซลล์เดียว | 4.05±0.05V | 3.8±0.05V | ||
| 4 | มากกว่าการป้องกันการปลดปล่อย | แรงดันตรวจจับการจ่ายไฟเกินสำหรับเซลล์เดียว | 2.5±0.08V | 2.0±0.08V |
| เวลาล่าช้าในการตรวจจับการปลดปล่อย | 10mS-200mS | |||
| ปล่อยแรงดันไฟฟ้าเกินสำหรับเซลล์เดียว | 3.0±0.1V | 2.5±0.1V | ||
| 5 | การป้องกันกระแสไฟเกิน | แรงดันตรวจจับกระแสเกิน | 0.2±0.025V | 0.1±0.025V |
| กระแสตรวจจับเกินปัจจุบัน | 150±30A | |||
| เวลาล่าช้าในการตรวจจับ | 5ms-20ms | |||
| ปล่อยสภาพ | ตัดภาระและเติมเงิน | |||
| 6 | การป้องกันสั้น | เงื่อนไขการตรวจจับ | ลัดวงจรภายนอก | |
| เวลาล่าช้าในการตรวจจับ | 200-500us | |||
| ปล่อยสภาพ | ตัดภาระและเติมเงิน | |||
| 7 | ความต้านทาน | วงจรป้องกัน (MOSFET) | ≤20มโอห์ม | |
| 8 | อุณหภูมิ | ช่วงอุณหภูมิในการทำงาน | -40~+65องศาเซลเซียส | |
| ช่วงอุณหภูมิในการจัดเก็บ | -40~+125ºC | |||
หมายเหตุ ;1.ก่อนใส่แบตเตอรี่ โปรดจัดเกรดเซลล์ของคุณให้อยู่ในสภาพที่สม่ำเสมอ (แรงดันไฟฟ้าควรต่างกัน
ไม่เกิน 0.05V อิมพีแดนซ์ภายในไม่ควรเกิน 0.5mO ความแตกต่างของความจุไม่ควรเกิน 30mA)
สำหรับแบตเตอรี่ NCM หรือแบตเตอรี่ Li ion แรงดันเริ่มต้นไม่ควรเกิน 4V และไม่ควรต่ำกว่า 3V
ควรต่อแบตเตอรี่แบบขนานก่อนแล้วจึงต่อแบบอนุกรม
2. เชื่อมต่อ B-wire ก่อนจากนั้นจึงเคร่งครัดตามลำดับจาก 1 เซลล์บวกถึง 4 เซลล์บวก
หมายเหตุ: โปรดเชื่อมต่อสายไฟเหล่านี้ตามลำดับข้างต้นอย่างเคร่งครัดเพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับแบตเตอรี่ BMS
