บอร์ดป้องกันแบตเตอรี่ BMS PCM
>
|
| สถานที่กำเนิด | จีน |
| ได้รับการรับรอง | CE,FCC,RoHS,UN38.3,MSDS |
| หมายเลขรุ่น | 13S 100A 42V Balancing BMS PCM แผงป้องกันแบตเตอรี่ |

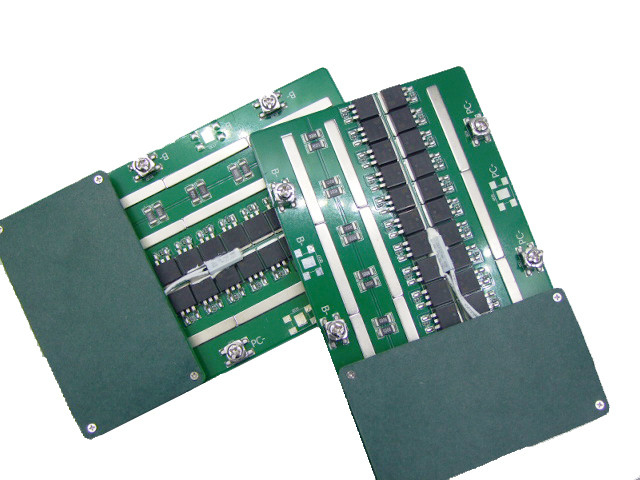

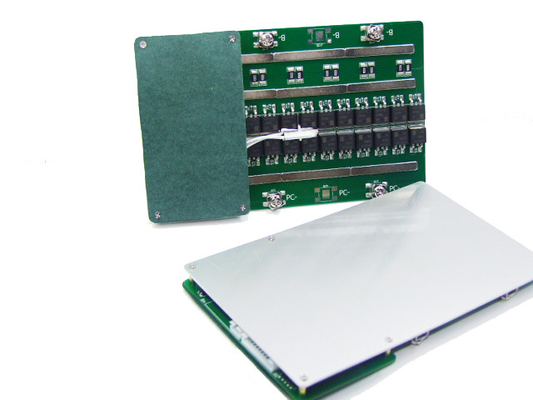

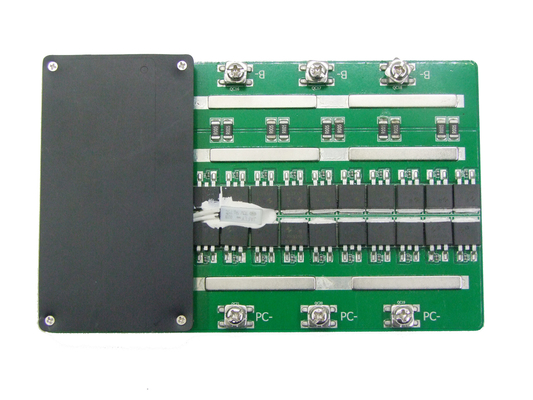

13S 100A 42V Balancing BMS PCM บอร์ดป้องกันแบตเตอรี่สำหรับแบตเตอรี่ลิเธียม
1. พารามิเตอร์ทางไฟฟ้า
| ไม่. | สิ่งของ | สัญลักษณ์ | ข้อมูลจำเพาะ |
| 1 | แรงดันไฟเกิน | วีDET1 | 4.375±0.05V |
| 2 | แรงดันปล่อยประจุเกิน | วีREL1 | 4.175±0.05V |
| 3 | แรงดันไฟเกิน | วีDET2 | 2.500±0.075V |
| 4 | แรงดันปล่อยประจุเกิน | วีREL2 | 2.9±0.075V |
| 5 | ความต้านทานภายใน | RDS | 60 mΩ |
| 6 | การป้องกันกระแสเกินสำหรับการคายประจุ | ผมDP | 5A-10A |
| 7 | ป้องกันการลัดวงจร | ใช่ | |
| 8 | เวลาหน่วงการป้องกันไฟฟ้าลัดวงจร | ตู่สั้น | 80±40μS |
2. พารามิเตอร์ PCB แข็ง
| ไม่. | สิ่งของ | ข้อมูลจำเพาะ |
| 1 | โครงสร้างวัสดุ | FR4 / คูเปอร์ |
| 2 | ความหนาของคูเปอร์ | 1oz-4oz |
| 3 | ความหนาของ PCB | 0.02--0.04นิ้ว |
| 4 | นาที.ความกว้างของวงจร | 0.008 นิ้ว |
| 5 | นาที.ขนาดรู | 0.008 นิ้ว |
| 6 | การรักษาพื้นผิว | OSP: 0.3-0.5um |
| 7 | การรักษาพื้นผิว | HASL ไร้สารตะกั่ว: 2-40um |
| 8 | หน้ากากประสาน | ฟ้าเขียว |
RFQ
1. พอร์ตทั่วไปและพอร์ตแยกคืออะไร?อะไรคือความแตกต่าง?
เราใช้ 13S 48V 15A BMS เป็นตัวอย่าง พอร์ตทั่วไป 15A หมายถึงแคโทดประจุและแคโทดคายประจุของคุณเชื่อมต่อในจุดปลายเดียวกัน (P- ของเรา) แคโทดประจุและแคโทดคายประจุใช้ในการเชื่อมต่อทั่วไป
พอร์ตดังนั้นกระแสประจุและกระแสไฟดิสชาร์จจะเท่ากัน 15Aในขณะที่พอร์ตแยกเชื่อมต่อกันด้วยแคโทดประจุ (C-) และแคโทดคายประจุ (P-) ดังนั้นกระแสประจุและกระแสไฟดิสชาร์จจะแตกต่างกัน กระแสไฟออก 15A กระแสไฟชาร์จ 8A
2. ฟังก์ชั่นสมดุลคืออะไร?
หลักการทำงานและฟังก์ชันมีดังต่อไปนี้ เมื่อแรงดันเซลล์หนึ่งเซลล์ของคุณมีค่าไม่เกินแรงดันแจ้งเตือน (Li-ion ไม่เกิน 4.18V, LifePo4 ไม่เกิน (3.6V) จากนั้นยอดคงเหลือของเซลล์จะเริ่มทำงาน ความต้านทานของเครื่องชั่งจะเริ่มปล่อยด้วย 35ma (เมื่อยอดคงเหลือ การคายประจุเริ่มทำงาน BMS จะเริ่มร้อนขึ้นเล็กน้อยซึ่งเป็นการสะท้อนปกติ) เซลล์อยู่ในสถานะการชาร์จและการคายประจุและอื่น ๆ ที่ไม่ถึงแรงดันสัญญาณเตือน (Li-ion 4.18V, LifePo4 3.6V) อยู่ในสถานะการชาร์จเท่านั้นไม่มีการคายประจุเมื่อแรงดันไฟฟ้าของเซลล์เร็วถึงแรงดันสัญญาณเตือน (Li-ion 4.25V, LifePo4 3.75V) BMS เริ่มต้นการป้องกันไฟ เซลล์อื่น ๆ ทั้งหมดหยุดการชาร์จกระบวนการนี้จะ เปิดใช้งานการชาร์จแบตเตอรี่ของคุณในกระแสสมดุล และแรงดันแบตเตอรี่ของคุณอยู่ในสถานะสมดุล แต่เมื่อความแตกต่างของแรงดันไฟฟ้าของเซลล์ของคุณอยู่ในช่วงใหญ่ ความสมดุลจะไม่สามารถทำงานได้อย่างดี
3.ความสัมพันธ์ระหว่างความจุของแบตเตอรี่กับกระแส BMS?
ไม่มีความสัมพันธ์โดยตรงระหว่างความจุของแบตเตอรี่และกระแส BMS ความจุขนาดใหญ่ไม่ได้หมายถึงแบตเตอรี่ขนาดใหญ่ แต่ใช้กระแสไฟต่อเนื่อง กล่าวคือถ้าเครื่องยนต์ของคุณทรงพลัง คุณควรเลือกกระแสไฟสูงของ BMS หรือไม่ เกี่ยวกับความจุของแบตเตอรี่
4. ฉันควรเลือกที่ชาร์จแบบใด?
แบตเตอรี่ลิเธียมต้องเลือกเครื่องชาร์จเฉพาะ ห้ามใช้เครื่องชาร์จสำหรับแบตเตอรี่ Leadacid สำหรับเครื่องชาร์จ leadacid อาจมี MOS ที่มีการป้องกันการสลายตัวของแรงดันสูงซึ่งจะไม่ป้องกัน BMS เกินการชาร์จแรงดันเครื่องชาร์จแบตเตอรี่ Life Po4 = สตริงแบตเตอรี่ No.X3.6V ในขณะที่แรงดันเครื่องชาร์จแบตเตอรี่ Li-ion = สตริงแบตเตอรี่ No.X4.2V
5. ฉันควรเลือก BMS ปัจจุบันใด
ยกตัวอย่าง 10S 36V: BMS ปัจจุบันที่คุณเลือกนั้นขึ้นอยู่กับกำลังของมอเตอร์จักรยานไฟฟ้าและข้อจำกัดกระแสไฟของคอนโทรลเลอร์เช่น เลือก 15A สำหรับ 350W ต่ำกว่า 20A สำหรับต่ำกว่า 500W 30A สำหรับต่ำกว่า 800W 60A สำหรับต่ำกว่า 1000W สูงกว่า 1200W ติดต่อผู้เชี่ยวชาญบริการของเราสำหรับคำแนะนำ หนึ่ง inall ต่อกระแสจะสูงกว่าขีดจำกัดปัจจุบันในตัวควบคุม
6. BMS ของฉันเสียหายหรือไม่?
ถ้าคุณต้องการที่จะตัดสินว่า BMS เสียหายหรือไม่โปรดทำตามขั้นตอนต่อไปนี้เพื่อทดสอบว่าแรงดันไฟฟ้าแต่ละเซลล์เหมือนกันหรือไม่
โวลต์มิเตอร์?ถ้าความแตกต่างของแรงดันไฟฟ้าของเซลล์มากกว่า 1.0V แสดงว่าไม่สามารถวิ่งได้ไกล ไม่มีแหล่งจ่ายไฟที่
ช่วงเริ่มต้น เวลาชาร์จสั้น ปัญหาเหล่านี้เกือบเกิดจากเซลล์แบตเตอรี่ ถ้า BMS เสียหายถูก displyed เป็นไม่มีชาร์จ ไม่มีคายประจุ ไม่มีการคายประจุในขณะที่แบตเตอรี่มีแรงดันไฟ
