24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์
  • 24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์
  • 24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์
  • 24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์
  • 24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์
24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์

24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์

สถานที่กำเนิด จีน
ได้รับการรับรอง CE/RoHS/UN38.3/MSDS/BIS
หมายเลขรุ่น 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
รายละเอียดสินค้า
ชุด::
3s-30s
แอปพลิเคชัน::
พลังงานแสงอาทิตย์
ยอดคงเหลือปัจจุบัน::
22-33mA
พอร์ตทั่วไป::
ใช่

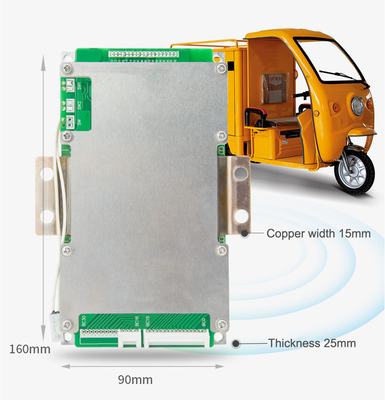

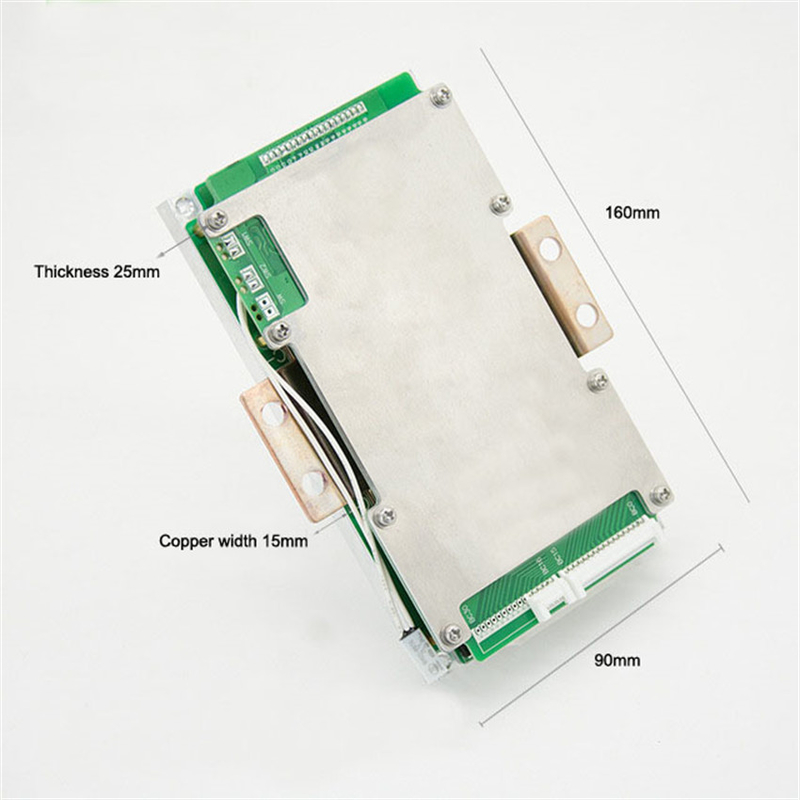

ขนาด::
160*90*25mm
ปล่อยปัจจุบัน::
200A
เน้น:

แผ่นป้องกันแบตเตอรี่ 72V Lifepo4

,

แผ่นป้องกันแบตเตอรี่ Lifepo4 24S

,

แผ่นป้องกันแบตเตอรี่ 200A 24V

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1PC
ราคา
To be negotiated
รายละเอียดการบรรจุ
บรรจุในกล่องกล่องส่งออก
เวลาการส่งมอบ
อยู่ระหว่างการเจรจา
เงื่อนไขการชำระเงิน
T/T, Western Union, MoneyGram
สามารถในการผลิต
100000 ชิ้น / เดือน
รายละเอียดสินค้า

8S 20S 24S 24V 72V 200A LIFEPO4 BMS ระบบการจัดการแบตเตอรี่ลิเธียม Lifepo4 บอร์ดป้องกันแบตเตอรี่



BMS นี้ออกแบบมาสำหรับชุดแบตเตอรี่สำหรับอินเวอร์เตอร์ รถจักรยานไฟฟ้า และรถจักรยานยนต์ไฟฟ้า ใช้ได้กับ
แบตเตอรี่ลิเธียมที่มีคุณสมบัติทางเคมีต่างกัน เช่น ลิเธียมไอออน ลิเธียมโพลิเมอร์ลิเธียมโซเดียมฟอสเฟต ฯลฯ แผ่นป้องกันมีกำลังการโหลดที่แข็งแกร่งและกระแสไฟสูงสุดที่ปล่อยออกมาอย่างต่อเนื่องสามารถเข้าถึง 200A

● การป้องกันชุดเซลล์ 3-30 เซลล์
● ฟังก์ชันการป้องกันต่างๆ สำหรับการชาร์จและการคายประจุ
● การคายประจุกระแสไฟเกิน กระบวนการป้องกันไฟฟ้าลัดวงจรของฮาร์ดแวร์
● ขอสงวนสวิตช์ควบคุมการคายประจุและตำแหน่งของการป้องกันอุณหภูมิการคายประจุ
● การใช้กระแสไฟสถิตย์ต่ำมาก
● มีฟังก์ชันปรับสมดุลการชาร์จ

ข้อดี:
1. MOS ที่ชาญฉลาดและทรงพลัง, IC ที่นำเข้า, โซลูชันแบบบูรณาการ
2. พร้อมกับเซ็นเซอร์อุณหภูมิสวิตช์ควบคุมที่เก็บรักษาไว้
3. ขายโรงงาน ยิ่งปริมาณมาก ราคายิ่งถูกลง
4. รองรับการปรับแต่ง (ขนาดของ PCB / วัสดุและความยาวของสายสมดุลและสายเอาต์พุต / การเปลี่ยนวัสดุเปลือกอลูมิเนียม / เปลี่ยนพารามิเตอร์ / เพิ่มฟังก์ชั่นการจัดเก็บข้อมูล)

คำอธิบายฟังก์ชันการป้องกัน
ป้องกันไฟเกิน:

เมื่อแบตเตอรี่อยู่ในสถานะการชาร์จ แรงดันไฟฟ้าจะสูงขึ้นเรื่อยๆเมื่อคณะกรรมการป้องกันตรวจพบว่าแรงดันไฟฟ้าของเซลล์ใด ๆ สูงกว่าค่าการป้องกันการชาร์จไฟเกิน บอร์ดป้องกันจะเริ่มจับเวลาทันที เมื่อถึงเวลาการป้องกันการชาร์จไฟเกินล่าช้า แผงป้องกันจะปิดหลอด MOS สำหรับชาร์จในขณะนั้น ไม่สามารถเรียกเก็บเงินได้

การกู้คืนการป้องกันการคิดราคาแพงเกินไป:

หลังจากที่การป้องกันแรงดันไฟเกินปรากฏบนแผงป้องกัน แรงดันไฟแบตเตอรี่จะไป
ลงภายใต้สถานะคงที่หรือคายประจุของแบตเตอรี่เมื่อแผงป้องกันตรวจพบว่าแรงดันไฟแต่ละตัวต่ำกว่าแรงดันกู้คืนของระบบป้องกันการชาร์จไฟเกิน แผงป้องกันจะส่งสัญญาณออกและเปิดหลอด MOS สำหรับชาร์จเพื่อชาร์จ

การป้องกันการคายประจุเกิน:

เมื่อแบตเตอรี่อยู่ในสถานะคายประจุ แรงดันไฟฟ้าจะลดลงเมื่อแผงป้องกันตรวจพบว่าแรงดันไฟฟ้าของเซลล์ใด ๆ ต่ำกว่าค่าการป้องกันการชาร์จไฟเกิน แผงป้องกันจะเริ่มจับเวลาทันทีเมื่อถึงเวลาหน่วงเวลาการป้องกันการคายประจุเกิน สัญญาณเอาต์พุตของแผงป้องกันจะปิดท่อ MOS ดิสชาร์จ วงจรล็อกโหลดจะทำงาน แต่ไม่สามารถคายประจุได้ในขณะนี้

การกู้คืนการป้องกันการปลดปล่อย:

หลังจากที่การป้องกันการคายประจุเกินปรากฏบนแผงป้องกัน แรงดันไฟของแบตเตอรี่จะ
ขึ้นภายใต้สถานะคงที่หรือคายประจุของแบตเตอรี่เมื่อแผงป้องกันตรวจพบว่าแรงดันไฟแต่ละตัวสูงกว่าแรงดันกู้คืนของระบบป้องกันการจ่ายไฟเกินในเวลานี้ ปลดโหลดหรือชาร์จ แผงป้องกันจะส่งสัญญาณออกและเปิดหลอด MOS สำหรับชาร์จเพื่อชาร์จ

การป้องกันกระแสเกิน:
เมื่อแบตเตอรี่อยู่ในสถานะคงที่หรือคายประจุ กระแสไฟจะเพิ่มขึ้นอย่างกะทันหันเมื่อแผ่นป้องกันตรวจพบว่ากระแสไฟถึงค่าป้องกันกระแสเกิน บอร์ดป้องกันจะเริ่มจับเวลาในขณะนั้นเมื่อระยะเวลาปัจจุบันในวงจรถึงเวลาหน่วงการป้องกันกระแสเกิน สัญญาณเอาต์พุตของแผงป้องกันจะปิดท่อปล่อย MOS และวงจรล็อคโหลดจะทำงานขณะนี้ไม่สามารถดำเนินการจำหน่ายได้

การกู้คืนการป้องกันปัจจุบัน:
หลังจากที่ดิสชาร์จผ่านการป้องกันกระแสไฟปรากฏบนแผงป้องกัน ท่อปล่อย MOS จะถูกปิด และกระแสไฟในลูปจะกลายเป็น 0 ในเวลานี้ โหลดถูกตัดการเชื่อมต่อหรือชาร์จ สัญญาณเอาต์พุตของบอร์ดป้องกันจะเปิดขึ้น ท่อปล่อย MOS เพื่อปล่อย
รายการ
นาที.
แม็กซ์
หน่วย
คำอธิบาย
ความชื้นในการทำงาน
-20
+70
℃
ช่วงอุณหภูมิการทำงานปกติ
อุณหภูมิในการจัดเก็บ
-40
+85
℃
ความชื้น
กระแสไฟไหลออกอย่างต่อเนื่อง
200A
ปล่อยผ่านการป้องกันปัจจุบัน
2 ~ 3 ครั้งของกระแสไฟไหลออกอย่างต่อเนื่อง
+70
℃
ช่วงอุณหภูมิการทำงานปกติ
มอสเฟต
<10mΩ
กระแสไฟชาร์จ
200A
แรงดันไฟชาร์จ
แบตเตอรี่ Lifepo4: ซีรีส์ * 3.65V แบตเตอรี่ Li ion: ซีรีส์ * 4.2V



การป้องกันการชาร์จเกิน:
แรงดันสมดุล:



แรงดันตรวจจับ: Lifepo4: 3.75±0.05V Li ion: 4.25±0.05V
แรงดันไฟฟ้าเริ่มต้น: Lifepo4: ≥3.5V Li ion: ≥4.18V



เวลาล่าช้าในการตรวจจับ: 500 ~ 1500mS
การกู้คืนแรงดันไฟฟ้า: Lifepo4: <3.5V Li ion: <4.18V



แรงดันการกู้คืน: Lifepo4: 3.55±0.05V Li ion: 4.15±0.05V
ยอดคงเหลือปัจจุบัน: 22-33mA



การป้องกันการปล่อยเกิน:
การป้องกันกระแสเกิน:



แรงดันตรวจจับ: Lifepo4: 2.2±0.1V Li ion: 2.7±0.1V
กระแสไฟตรวจจับ: 2 ~ 3 เท่าของกระแสไฟที่ปล่อยออกมาอย่างต่อเนื่อง



เวลาล่าช้าในการตรวจจับ: 4000 ~ 6000mS
เวลาล่าช้าในการตรวจจับ: 500 ~ 1500mS



การกู้คืนแรงดันไฟฟ้า: Lifepo4: 2.7±0.1V Li ion: 3.0±0.1V
เงื่อนไขการกู้คืน: ถอดสายชาร์จ



การป้องกันระยะสั้น:
ป้องกันอุณหภูมิ



เงื่อนไขทริกเกอร์: ไฟฟ้าลัดวงจรภายนอก
การป้องกันอุณหภูมิสูงที่ปล่อยประจุ: 75 ± 5 ℃



เวลาล่าช้าในการตรวจจับ: 300 ~ 600uS




เงื่อนไขการกู้คืน: ถอดโหลด









24V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์ 024V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์ 124V 72V Lifepo4 แผงป้องกันแบตเตอรี่ 8S 20S 24S 200A สำหรับพลังงานแสงอาทิตย์ 2
