ระบบจัดการแบตเตอรี่ 8S 24v BMS, BMS สำหรับแบตเตอรี่กรดตะกั่ว 100A 120A

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XUWEN
ได้รับการรับรอง:	CE,FCC,RoHS,UN38.3,MSDS
หมายเลขรุ่น:	8S 24V 80A 100A 120A Lifepo4 BMS

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1PC
ราคา:	To be negotiated
รายละเอียดการบรรจุ:	บรรจุในกล่องกล่องส่งออก
เวลาการส่งมอบ:	อยู่ระหว่างการเจรจา
เงื่อนไขการชำระเงิน:	T/T, Western Union, MoneyGram
สามารถในการผลิต:	1000000 ชิ้น / เดือน

ติดต่อ

รายละเอียดสินค้า

อัตราการปลดปล่อย::	80A 100A 120A	วัสดุฐาน::	ใยแก้ว
Min. นาที. Line Spacing: ระยะห่างบรรทัด::	0.003''	แอปพลิเคชัน::	ebike e-scootor เรือ e-skateboard
ความหนาของบอร์ด::	16mm	Min. นาที. Line Width: ความกว้างของเส้น::	0.1mm
แสงสูง:	ระบบจัดการแบตเตอรี่ 100A 24v BMS , ระบบจัดการแบตเตอรี่ BMS 120A 24v , BMS 24v สำหรับแบตเตอรี่กรดตะกั่ว

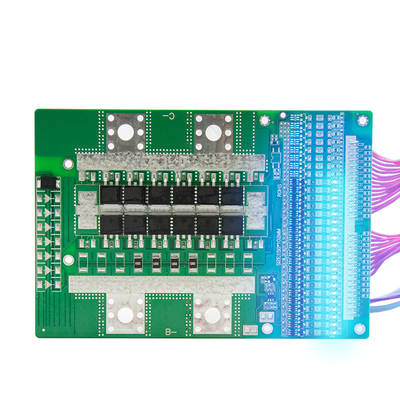

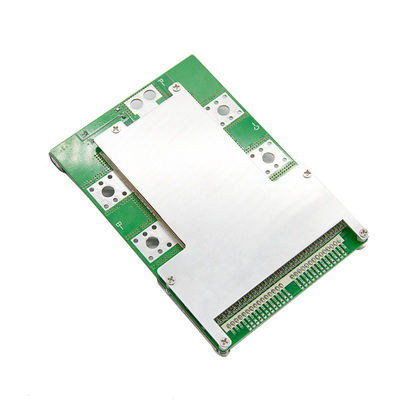

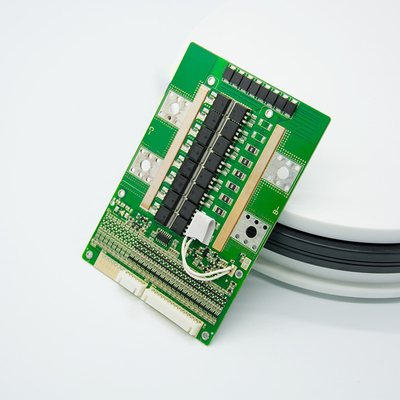

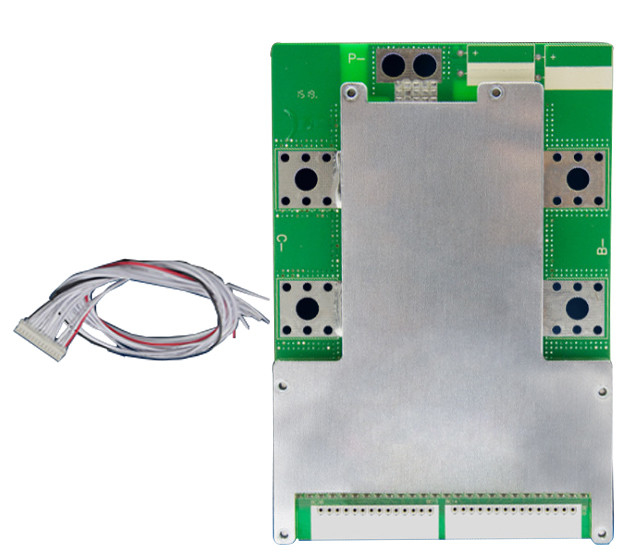

8S 24V 80A 100A 120A Lifepo4 BMS ระบบจัดการแบตเตอรี่สำหรับแบตเตอรี่กรดตะกั่ว

BMS นี้ออกแบบมาสำหรับชุดแบตเตอรี่สำหรับอินเวอร์เตอร์ รถจักรยานไฟฟ้า และรถจักรยานยนต์ไฟฟ้า ใช้ได้กับ
แบตเตอรี่ลิเธียมที่มีคุณสมบัติทางเคมีต่างกัน เช่น ลิเธียมไอออน ลิเธียมโพลิเมอร์ลิเธียมเหล็กฟอสเฟต เป็นต้น การป้องกัน

บอร์ดมีกำลังโหลดสูงและกระแสไฟสูงสุดต่อเนื่องสามารถเข้าถึง 80A 100A 120A

● การป้องกันซีรีย์ 4~24 เซลล์

● ฟังก์ชันการป้องกันต่างๆ สำหรับการชาร์จและการคายประจุ

● ปล่อยกระแสเกิน ป้องกันไฟฟ้าลัดวงจรกระบวนการทำงานของฮาร์ดแวร์

● ขอสงวนสวิตช์ควบคุมการคายประจุและตำแหน่งของการป้องกันอุณหภูมิการคายประจุ

● การใช้กระแสไฟสถิตย์ต่ำมาก

● มีฟังก์ชันปรับสมดุลการชาร์จ

ฟังก์ชั่น	รายการทดสอบ	สเปค			หน่วย
ฟังก์ชั่น	รายการทดสอบ	นาที.	พิมพ์	แม็กซ์	หน่วย
การดำเนินงานปัจจุบัน	กระแสไฟชาร์จ	-	-	100	อา
การดำเนินงานปัจจุบัน	การคายประจุปัจจุบัน	-	-	100	อา
การป้องกันการชาร์จ	แรงดันเครื่องชาร์จ (CC-CV) lifepo4	ซีรีส์แบตเตอรี่ *3.6			วี
	แรงดันไฟชาร์จ (CC-CV) Li-ion	ซีรีส์แบตเตอรี่ *4.2			วี
	แรงดันไฟป้องกันการชาร์จเกิน lifepo4	3.600	3.650	3.700	วี
	Li-ion แรงดันไฟป้องกันการชาร์จเกิน	4.220	4.250	4.280	วี
	เวลาล่าช้าในการป้องกันการชาร์จเกิน	500	1000	1500	นางสาว
	แรงดันไฟฟ้ากู้คืนการป้องกันการชาร์จเกิน lifepo4	3.400	3.450	3.500	วี
	Li-ion แรงดันไฟฟ้ากู้คืนการป้องกันการชาร์จเกิน	4.140	4.180	4.230	วี
ป้องกันการคายประจุ	แรงดันไฟป้องกันการคายประจุเกิน lifepo4	2.400	2.500	2.600	วี
	แรงดันไฟป้องกันการคายประจุเกิน Li-ion	2.700	2.800	2.900	วี
	เวลาหน่วงเวลาการป้องกันการคายประจุเกิน	50	100	200	วี
	แรงดันไฟฟ้ากู้คืนการป้องกันการคายประจุเกิน lifepo4	2.900	3,000	3.100	วี
	Li-ion แรงดันไฟฟ้ากู้คืนการป้องกันการคายประจุเกิน	2.800	2.900	3,000	วี
	เงื่อนไขการกู้คืนการป้องกันการคายประจุมากเกินไป	ยกเลิกการโหลดหรือการเปิดใช้งานการชาร์จ
การป้องกันกระแสเกิน	ชาร์จค่าป้องกันกระแสเกิน	_	_	_	อา
	การชาร์จกระแสเกินล่าช้า	_	_	_	นางสาว
	การปรับการชาร์จการชาร์จ	_
	ปล่อยกระแสเกิน 1 ป้องกันค่าปัจจุบัน	320	360	400	อา
	ปล่อยกระแสเกิน 1 ป้องกันล่าช้า	50	100	200	นางสาว
	เงื่อนไขการกู้คืนการป้องกันกระแสเกินออก	ยกเลิกการโหลดหรือการเปิดใช้งานการชาร์จ
ป้องกันการลัดวงจร	เวลาหน่วงการป้องกันไฟฟ้าลัดวงจร	100	200	300	เรา
ป้องกันการลัดวงจร	การกู้คืนการป้องกันไฟฟ้าลัดวงจร	ปลดโหลด
ฟังก์ชั่นที่สมดุล	แรงดันไฟเปิดที่สมดุล lifepo4	3.400	3.450	3.500	วี
	ลิเธียมไอออนแรงดันไฟเปิดที่สมดุล	4.170	4.190	4.220	วี
	กระแสที่สมดุล	20		30	mA
อุณหภูมิ การป้องกัน (ติดตั้งภายใน)	ค่าการป้องกันอุณหภูมิ	_	75	_	℃
อุณหภูมิ การป้องกัน (ติดตั้งภายใน)	ค่าการปล่อยการป้องกันอุณหภูมิ	_	53	_	℃
ความต้านทานภายใน	ความต้านทานภายในวงปล่อย	_	10	20	นาย
กินเอง	โหมดการทำงาน	_	20	50	uA
ความชื้นในการทำงาน	ช่วงการทำงานปกติ	-20	_	70	℃
อุณหภูมิในการจัดเก็บ	ความชื้น <90% ไม่มีการควบแน่น	-40	_	85	℃
ขนาดแผ่นป้องกัน	LWH	15010216			mm

คำอธิบายฟังก์ชันการป้องกัน
การป้องกันการชาร์จไฟเกิน: เมื่อแบตเตอรี่อยู่ในสถานะการชาร์จ แรงดันไฟฟ้าจะสูงขึ้นเมื่อแผงป้องกันตรวจพบว่าแรงดันไฟฟ้าของเซลล์ใด ๆ สูงกว่าค่าการป้องกันการชาร์จไฟเกิน แผงป้องกันจะเริ่มจับเวลาทันทีเมื่อถึงเวลาล่าช้าในการป้องกันการโอเวอร์ชาร์จ บอร์ดป้องกันจะปิดหลอด MOS สำหรับชาร์จ ในขณะนั้นจะไม่สามารถชาร์จได้

การกู้คืนการป้องกันการขูดรีด
หลังจากที่การป้องกันแรงดันเกินปรากฏบนแผงป้องกัน แรงดันแบตเตอรี่จะลดลงภายใต้สถานะคงที่หรือคายประจุของแบตเตอรี่เมื่อแผงป้องกันตรวจพบว่าแรงดันไฟแต่ละตัวต่ำกว่าแรงดันกู้คืนของระบบป้องกันการชาร์จไฟเกิน แผงป้องกันจะส่งสัญญาณออกและเปิดหลอด MOS สำหรับชาร์จเพื่อชาร์จ

ป้องกันการคายประจุเกิน
เมื่อแบตเตอรี่อยู่ในสถานะคายประจุ แรงดันไฟฟ้าจะลดลงเมื่อแผงป้องกันตรวจพบว่าแรงดันไฟฟ้าของเซลล์ใด ๆ ต่ำกว่าค่าการป้องกันการชาร์จไฟเกิน แผงป้องกันจะเริ่มจับเวลาทันทีเมื่อถึงเวลาหน่วงเวลาการป้องกันการคายประจุเกิน สัญญาณเอาต์พุตของแผงป้องกันจะปิดท่อ MOS ดิสชาร์จ วงจรล็อกโหลดจะทำงาน แต่ไม่สามารถคายประจุได้ในขณะนี้การกู้คืนการป้องกันการคายประจุ: หลังจากที่การป้องกันการคายประจุเกินปรากฏบนแผงป้องกัน แรงดันไฟฟ้าของแบตเตอรี่จะเพิ่มขึ้นภายใต้สถานะคงที่หรือสถานะการคายประจุของแบตเตอรี่เมื่อแผ่นป้องกันตรวจพบว่าแต่ละแรงดันไฟฟ้าสูงกว่า
แรงดันไฟฟฉาของการปฉองกันการคายประจุเกินในเวลานี้ ปลดโหลดหรือชาร์จ แผงป้องกันจะส่งสัญญาณออกและเปิดหลอด MOS สำหรับชาร์จเพื่อชาร์จ

การป้องกันกระแสเกิน
เมื่อแบตเตอรี่อยู่ในสถานะคงที่หรือคายประจุ กระแสไฟจะเพิ่มขึ้นอย่างกะทันหันเมื่อแผ่นป้องกันตรวจพบว่ากระแสไฟถึงค่าป้องกันกระแสเกิน บอร์ดป้องกันจะเริ่มจับเวลาในขณะนั้นเมื่อระยะเวลาปัจจุบันในวงจรถึงเวลาหน่วงการป้องกันกระแสเกิน สัญญาณเอาต์พุตของแผงป้องกันจะปิดท่อปล่อย MOS และวงจรล็อคโหลดจะทำงานขณะนี้ไม่สามารถดำเนินการจำหน่ายได้

การกู้คืนการป้องกันกระแสเกิน
หลังจากที่การป้องกันกระแสเกินการคายประจุปรากฏบนแผงป้องกัน ท่อปล่อย MOS จะถูกปิด และกระแสไฟในลูปจะกลายเป็น 0 ในขณะนี้ โหลดถูกตัดการเชื่อมต่อหรือชาร์จ สัญญาณเอาท์พุตของบอร์ดป้องกันจะเปิดขึ้น ปล่อยหลอด MOS เพื่อปล่อย
